Grafici di matrici

Quando si invoca la funzione plot con argomento una singola matrice:

plot(Y)

Matlab traccia una curva per ogni colonna della matrice utilizzando come indice per l’asse x il numero di righe della matrice. Ad esempio:

Z=peaks;

fornisce una matrice 49*49 ottenuta valutando una funzione di due variabili. Il diagramma della matrice:

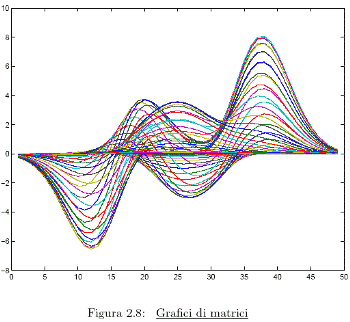

plot(Z)

produce un grafico di 49 linee, che di seguito riportiamo.

Se il comando plot è usato con due argomenti e se X e Y hanno più di una riga o una colonna allora:

 Se Y è una matrice e X un vettore, plot(X,Y) traccia un diagramma delle righe o delle colonne di Y verso il vettore X, utilizzando colori o tipi di linea differenti per ogni curva.

 Se X è una matrice ed Y un vettore, plot(X,Y) traccia una curva per ogni riga o colonna di X rispetto ad Y.

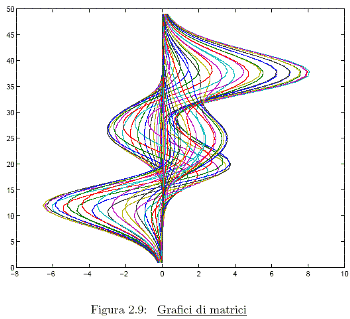

Ad esempio, diagrammando la matrice peaks rispetto al vettore 1:length(peaks) si ottiene un diagramma ruotato rispetto a quello precedente:

Y=1:length(peaks);

plot(peaks,Y)

si ottiene:

Se infine X ed Y sono matrici delle stesse dimensioni allora plot(X,Y) fornisce un diagramma delle colonne di X rispetto alle colonne di Y.

G. Ciaburro
